Válvula de cierre del acumulador

1. Descripción general del producto

La válvula de cierre del acumulador es uno de los accesorios del acumulador hidráulico de bolsa única.Se utiliza principalmente para el corte y la descarga de seguridad, y también brinda comodidad para el mantenimiento y el reemplazo. Parte de la estructura de la válvula principal es un tipo de válvula de asiento de equilibrio hidráulico, que tiene las características de un par de operación peque?o y un sellado confiable. De acuerdo con el método de conexión, la válvula de cierre del acumulador tiene tres tipos: conexiones directas, en ángulo recto y roscadas de tres vías. La válvula de globo para acumulador tipo XJF es una válvula de globo para acumulador de alta calidad desarrollada independientemente por Asahi Hydraulics basada en materiales extra?os. Su carrete principal es un tipo de válvula de asiento de equilibrio hidráulico. Puede reemplazar la válvula de cierre del acumulador importada.

2. Características

Se utiliza para realizar las funciones de encendido y apagado, alivio de presión y descarga de aceite entre el acumulador y el sistema y, al mismo tiempo, puede mantener el valor de ajuste de presión en el sistema. El principio específico es el siguiente: cuando la presión supera el valor establecido, la válvula de cierre se abre para evitar que el sistema se sobrecargue. Especialmente para el acumulador instalado en el sistema cerrado, la válvula de cierre puede evitar el da?o del sistema causado por la presión repentina de la carga externa, por lo que es aún más indispensable. .

3. Descripción del modelo

XJF _ ※ / ※

① ② ③

① Código de nombre: válvula de cierre del acumulador

② Diámetro nominal: 10, 20, 32, 40, 50 mm

③ Diámetro del puerto de descarga: 10 mm

4. Parámetros técnicos

Presión nominal: 10~31.5Mpa

Medio aplicable: aceite mineral, agua-glicol y emulsión

Estabilidad media: -10℃~+93℃

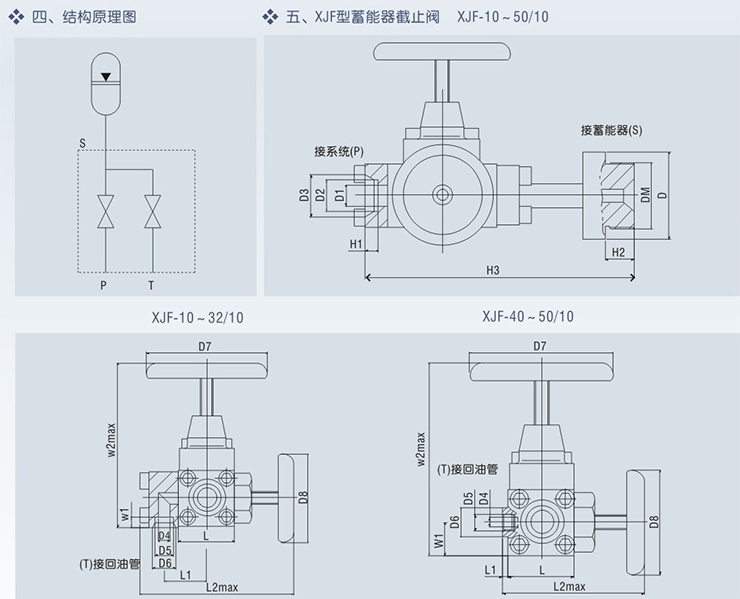

5. Principio estructural

Modelo	Diámetro nominal (mm)		Presión nominal （mm）	Diámetro del puerto de descarga（mm）		tama?o básico （mm）
						L	L1		L2		W1	W2	H1		H2	H3	D	D1	D2		D3
XJF-10/10	10		10 20 31.5	10		58	44		163		10	170	10		20	226	60	10	17.8		27
XJF-20/10	20					58	44		163		10	170	10		20	226	60	20	28.5		38
XJF-32/10	32					76	53		190		12	225	16		26	283	80	32	43		55
XJF-40/10	40					92	8		207		46	250	16		26	275	80	40	51		62
XJF-50/10	50					100	10		210		50	280	16		38	316	90	50	61		65
Modelo	tama?o básico （mm）													Modelo de acumulador aplicable						peso （Kg）
	D4	D5			D6	D7		D8		DM
XJF-10/10	12	18			24	125		92		M42×2				NXQ-1.6～10/※-L-A						7
XJF-20/10	12	18			24	125		92		M42×2										7
XJF-32/10	12	18			24	155		107		M60×2				NXQ-1.6～100※-L-A						13
XJF-40/10	12	M22×1.5			40	155		107		M60×2										16
XJF-50/10	12	M22×1.5			40	155		107		M72×2										25

6. Averías comunes

① Fugas internas: la posible razón es que hay impurezas en la superficie de sellado, así que solo use queroseno para limpiarla; si la superficie de sellado está da?ada, debe ser procesada por profesionales.

② Fuga externa: generalmente, la causa de la fuga externa es que el empaque está da?ado. En este momento, simplemente reemplace el empaque y preste atención a presionarlo correctamente.

7. Instrucciones de pedido

① Al realizar el pedido, se debe especificar el nombre completo del código del modelo, como: la válvula de cierre del acumulador con una presión de trabajo de 31,5 Mpa y un diámetro de 32 mm: XJF-32/10;

② Si tiene requisitos especiales para esta válvula de globo, consulte con nuestra empresa;

③ La empresa se reserva el derecho de modificar el dise?o sin previo aviso.
